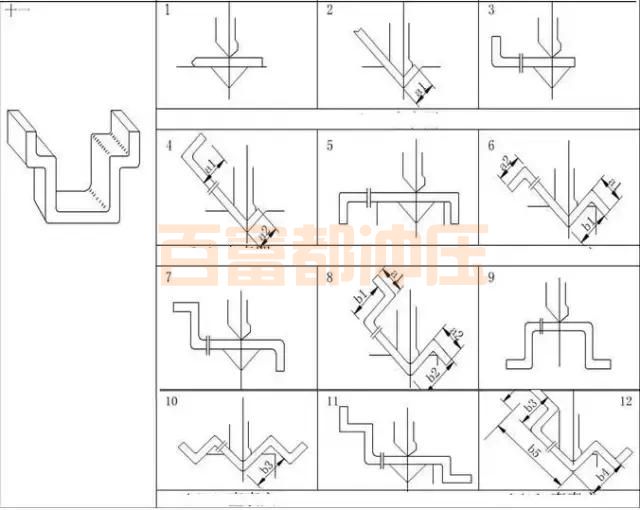

圖紙是金屬鈑金加工的重要教材，因此對鈑金加工圖紙的理解和分析非常重要。鈑金折彎繪圖的視圖與機械視圖非常相似。簡單來說，鈑金折彎與紙箱的折疊非常相似，紙箱的開口可以看作是鈑金的打開圖，而折彎是將紙皮折疊成紙箱的形狀。關于鈑金折彎圖的查看方法，下面浙江百富都機電小編將詳細和大家描述一下。

鈑金折彎圖可能是榜首視圖或第三視角，查看圖片時的第一個區別是榜首圖仍然是第三視圖。國標標題欄中沒有前幾個角符號，國標規則按照列表的第一角法畫圖，看圖。遇到國外圖紙時，必須看清楚標題欄角符號。

中國的圖紙規格是榜首視圖，看圖紙時，只需要按照投影規則清晰地理解圖紙即可。如果是從第三視角看鈑金加工圖紙，則需要查看它在圖紙上標記的哪一側。例如，左側的過去圖像放置在左側，這榜首視角的看圖正好相反。

一、鈑金加工折彎如何看圖紙

看標題欄，另一件需要注意的事情是資料和板的厚度。折彎時應根據板材厚度信息調整折彎下模。這一點不能被遺忘。在折彎之前，一定要確認圖紙是否與折彎工件的請求相同。

折彎工件按主視圖放置，注意拉拔或毛刺的方向，便于識別方向，只需一起檢查拉拔是否正確即可。在看圖紙時，要看整體，你不能忽視零件。有些產品由于結構原因，部分需求折彎不能在正常三個視圖上顯示，在需求上使用部分視圖。

要清楚地看到鈑金加工繪圖的折彎線，無論是實線還是虛線。實線表示折彎并向上折疊，虛線表示板的厚度，即看不見的那面，因此向下折疊。由于現在許多鈑金加工圖紙都是由某個三維軟件制作的，有時彎曲邊緣有切線來覆蓋虛線。這樣我們就不能看清楚，向上彎曲的仍然是向下彎曲的，那么就必須配合側視圖才能看到折彎方向。
